筛洗一体机

筛洗一体机

  型号:SX26-15

  组成:滚筒洗砂机,洗砂轮、储水槽、抽水槽、反水装置、分离回收装置、脱水装置、减速机、水泵、电机。


上图为筛洗一体机

  工作原理:先将物料放置在滚筒筛洗机内部,电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动,当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒后端底部的出料口排出,不合格的物料经滚筒尾部的排料口排出,滚筒筛洗机内部的物料通过溜槽排除,而物料进而到轮式洗砂机内部,轮式洗砂机工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水,同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用,干净的砂石由叶片带走,.后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用,而轮式洗砂机本体的另一端设有振动筛,轮式洗砂机本体内部的驱动电机带动轮斗转动,轮斗内物料落入振动筛上的结构,振动筛下方设有落水箱,落水箱内部的物料通过运行的渣浆泵输入到旋流器内部,而运行的旋流器浓缩后的物料落入振动筛的结构,而旋流器分离的水体进入到回收水箱内部,而回收水箱的水体流入到蓄水箱内部,用于滚筒筛洗机本体内部的清洗,这就是该滚筒筛洗一体机工作的整个过程。

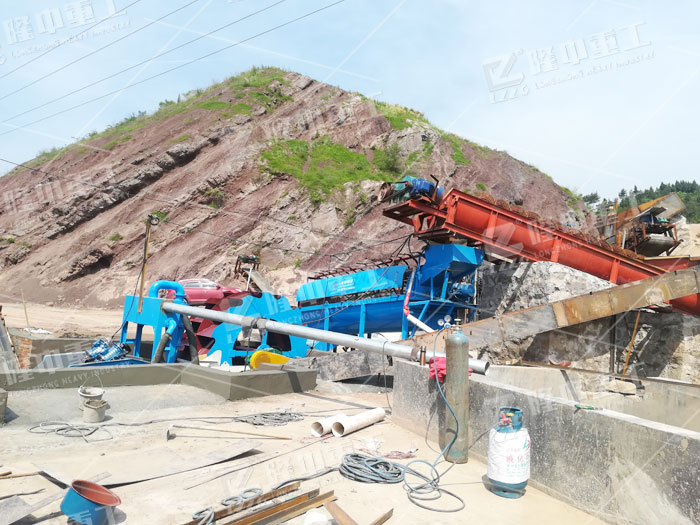

筛洗一体机现场

  适用范围:矿山、骨料加工、打桩泥浆、河道清淤处理、城市建筑垃圾焚烧处理、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿处理等众多行业。




       产品优势

  1、一台筛机完成清洗、筛分、回收、脱水等多种作业。

  2、筛面后部采用板式结构,形成蓄水池,增设益出堰,延长物料清洗时间,物料洗净效果更佳。

  3、整体筛面加长,更利于筛分。



  4、配备细砂回收装置,有效回收水洗过程中流失的细砂。

  设备参数
