关于脱水筛各个部件的结构特点

发布者:隆中重工 发布日期:2014-11-20
我们都知道,脱水筛是由多种部件组成的,这些部件就是筛箱、筛板、激振器、弹性支撑装置、挠性联轴器等等。那么,这些部件对于脱水筛而言,都起到了哪些作用呢,他们各自都

 我们都知道,脱水筛是由多种部件组成的,这些部件就是筛箱、筛板、激振器、弹性支撑装置、挠性联轴器等等。那么,这些部件对于脱水筛而言,都起到了哪些作用呢,他们各自都有什么样的特点。今天小编就来告诉大家关于脱水筛部件的结构特点和原理。



l. 筛箱:由筛框、筛板组成。

(1) 脱水筛框为G强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。侧板与下部横梁组成承重桁架,用于承受筛板和物料的负荷。支撑端梁与弹性支撑装置联接,承受筛机振动部分的重量。在筛框的入料端设有入料端梁和入料衬板。在出料端设有出料端梁和出料衬板。

(2) 筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板,分J时用长矩形孔或方孔筛板。筛机有单层筛、双层筛和三层筛三种。

2. 脱水筛激振器:激振器为对称布置在筛箱两侧板上的块偏心结构,对称偏心块采用挠性连接轴或万向传动轴联接,外设中间保护罩,电机经挠性联轴器直接驱动激振器组。通过调整配重板块数或主、副偏心块相互的夹角,实现振幅的调整。

3. 弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上,弹性支撑装置采用橡胶弹簧减振。

4. 挠性联轴器:挠性联轴器采用瓣形结构与激振器联接,可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

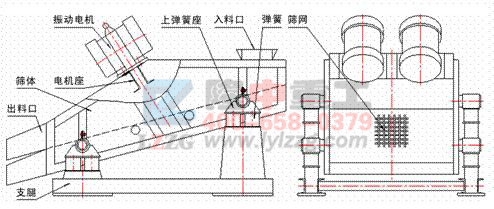

脱水筛


以上就是本文的所有内容。洛阳隆中重工专业生产脱水筛、振动筛、细砂回收机、洗砂机、制砂机等等矿山机械设备,如果您有需要的话,您可以随时和我们联系,您可以登陆我们的官网在线和我们沟通,或者直接拨打公司热线电话,我们等候您的来电咨询。
