圆振动筛

圆振动筛

  一、YA圆振动筛简介:

  圆振动筛是一种多层振动筛,它可以把物料按粒度大小筛分成多种J别范围的产品。广泛应用于矿山、建筑、交通、能源、化工等行业的产品筛选和分J。该机是利用电机通过三角带带动振动器,使筛体沿激振力方向作周期性往复运动,物料在筛面做圆运动,从而达到筛分目的。

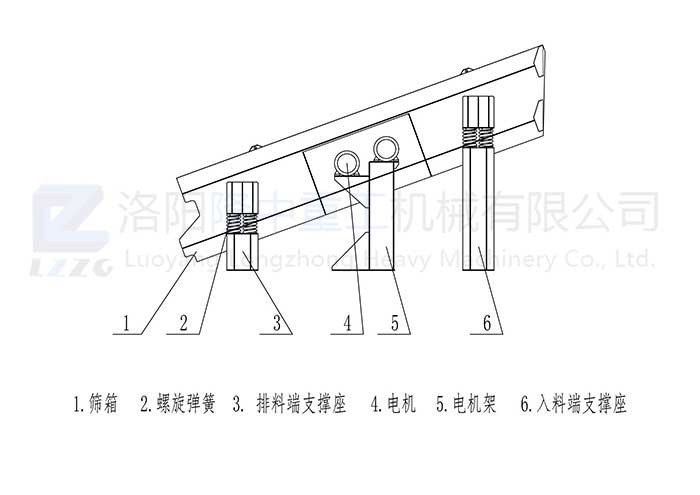

  二、圆振动筛的结构

  隆中圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

  YA系列圆振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。

  YAX稀油圆振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。


  三、圆振动筛的工作原理

  该筛机是利用电机通过三角带带动振动器,使筛体沿激振力方向作周期性往复运动,物料在筛面做圆运动,从而达到筛分目的。

  大块石料经料仓由振动给料机均匀地送进颚式破碎机进行破碎粗碎后的碎石由皮带输送机送到反击式破碎机进行进一步的破碎;细碎后的石料由皮带输送机送进振动筛进行筛分,筛分出几种不同规格的石子,满足粒度要求的石子由成品皮带输送机送往成品料堆;不满足粒度要求的石子由皮带输送机返料送到反击式破碎机进行再次破碎,形成闭路多次循环。成品粒度可按照用户的需求进行组合和分J,为保护环境,可配置辅助的除尘设备。

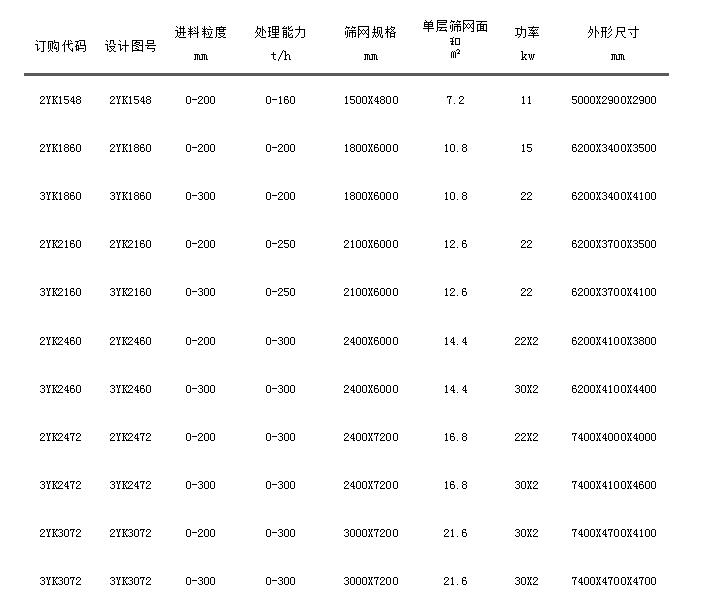

  四、圆振动筛的技术参数


      五、圆振动筛的特点

  1、处理能力大,筛分效率高。

  2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。

  3、振动器整体拆装,维护、很换方便,大大缩短了检修周期。(很换振动器只需1~2小时)。

  4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易很换。

  5、筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小。

  6、电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小。
